云组态配置

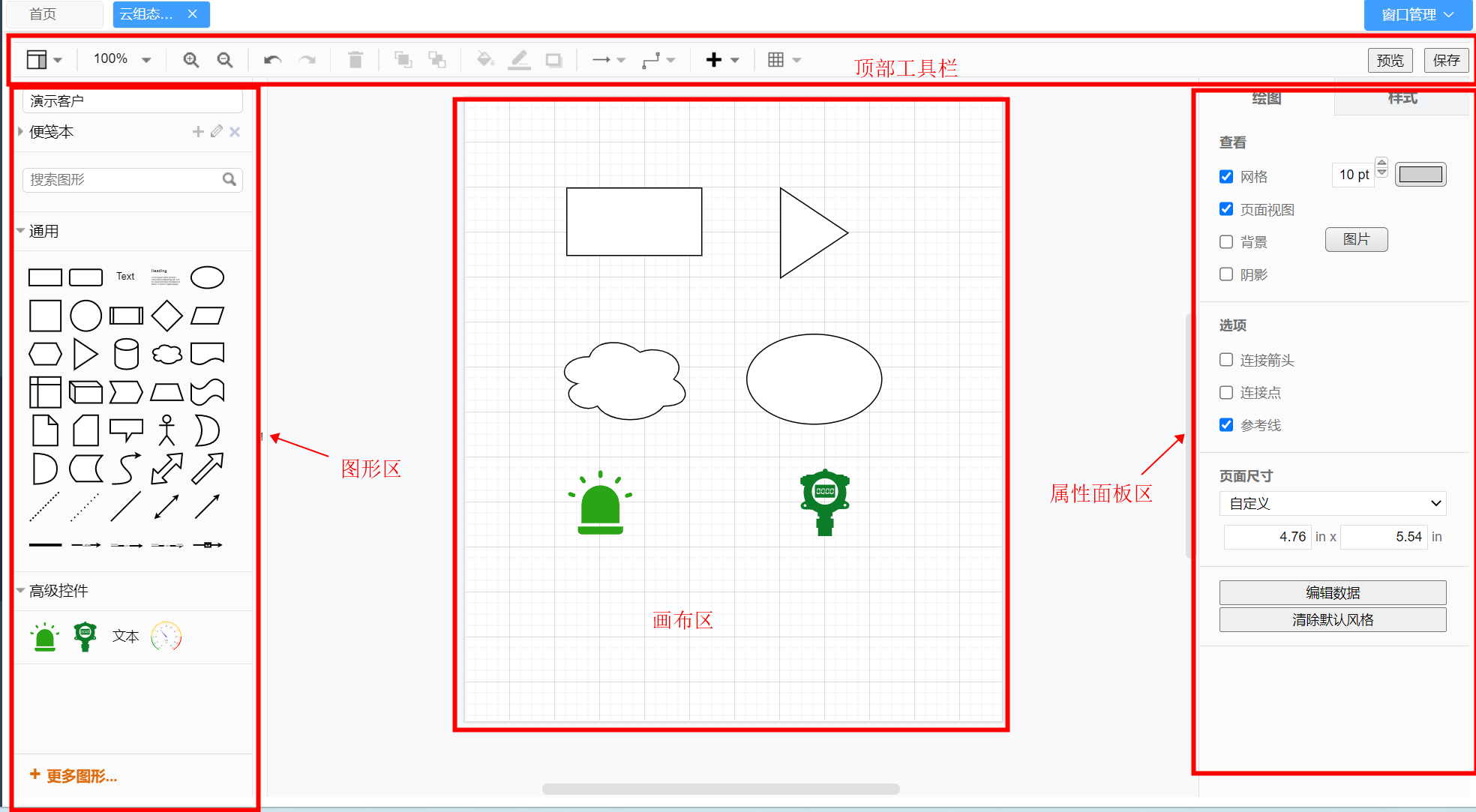

• 顶部工具栏

  提供各项基本操作

• 左侧部分

  分组选择和图形区

• 中间部分

  画布

• 右侧部分

  属性面板，根据当前的元素显示不同的操作

• 分组选择
  • 必须选择分组后才可以添加云组态点位图
• 上传背景

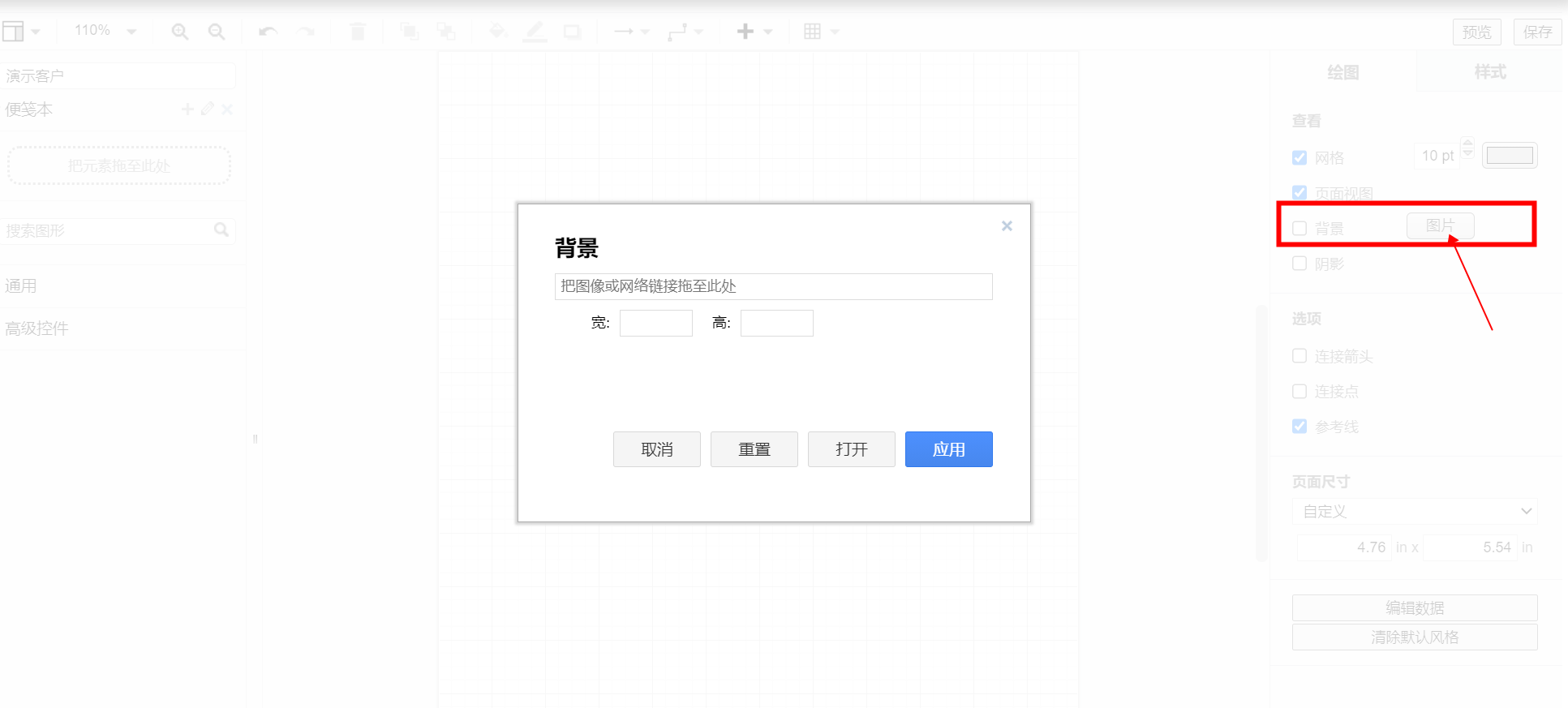

  • 右侧属性栏里点击背景"图片"可上传背景图，背景图默认铺满整个画布
• 加载模板

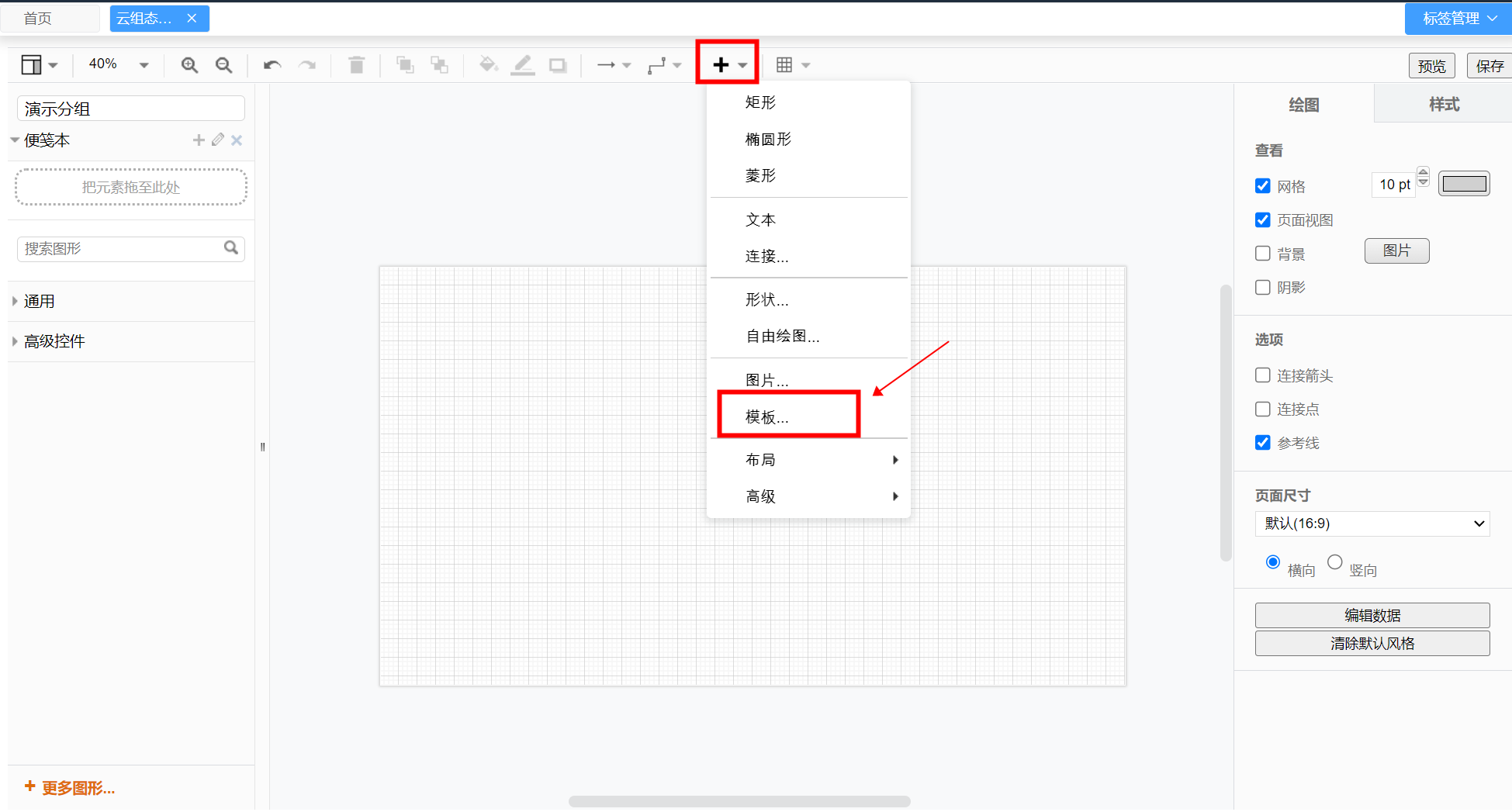

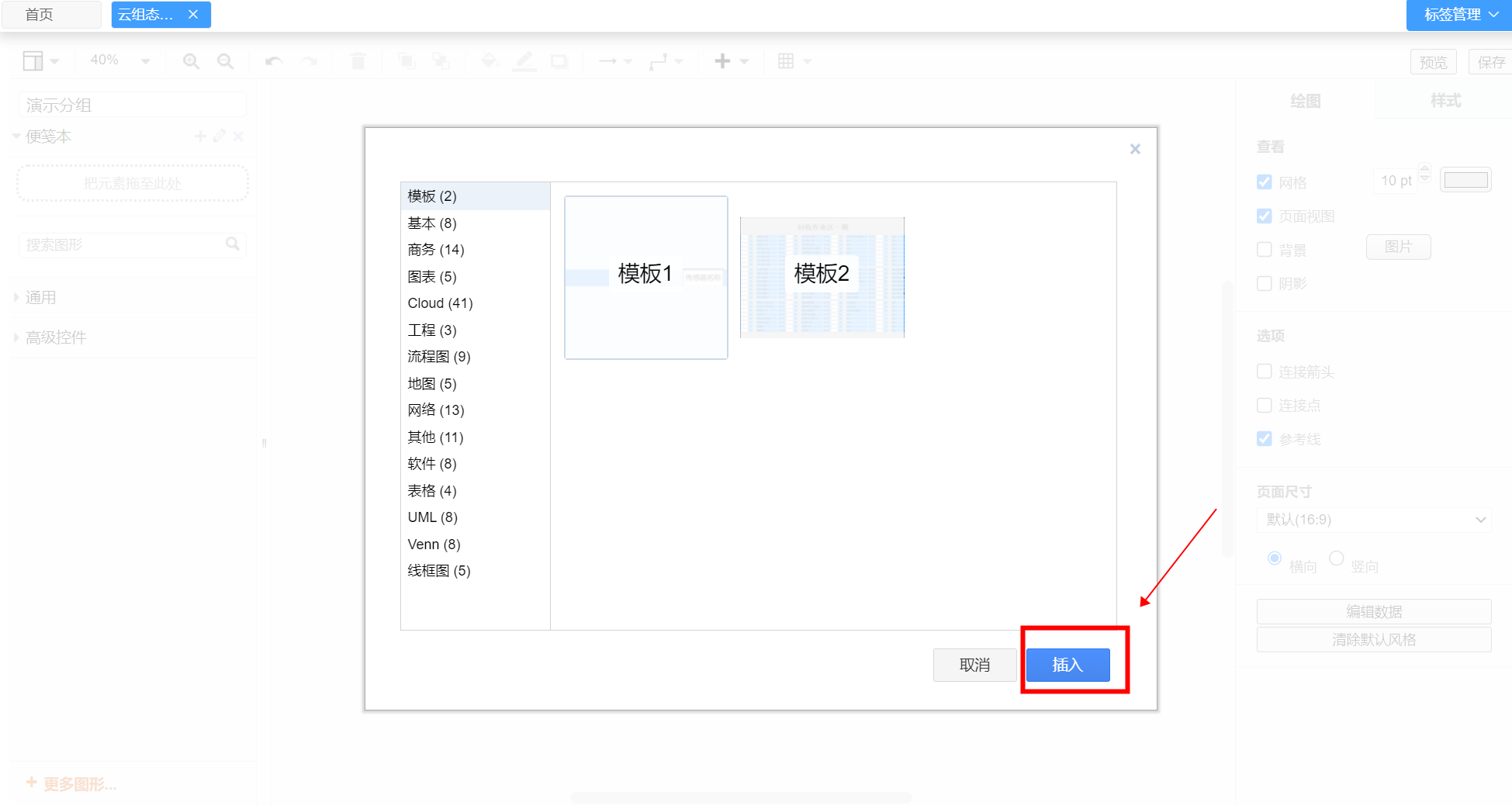

  • 点击上方工具栏的加号，再点击“模板”，选择合适的模板后点“插入”

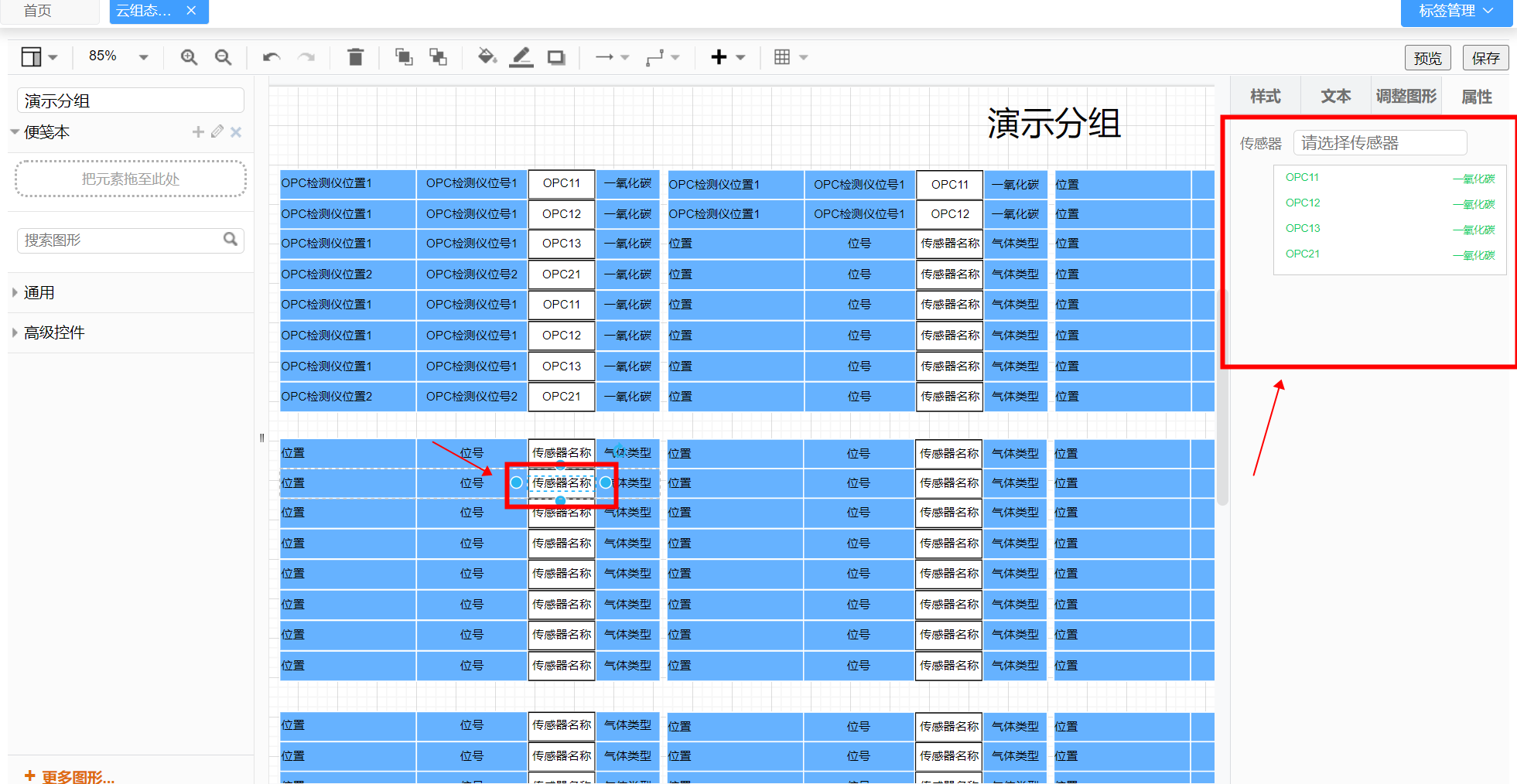

  • 点击选中“传感器名称”，在右侧属性栏里配置关联的传感器
  •
• 添加元素
  • 1、选择你需要的元素拖入画布 (左侧有默认提供的各种类型元素，点击左下角更多图形可以找到更多类别)
  • 2、选中元素后可使用鼠标点击元素边缘上的点对元素进行放大/缩小等操作（元素右上角的旋转标志可以旋转元素）
  • 3、双击元素或在画布上任何位置双击都可以添加文本框，双击后可以修改文字
  • 4、选中元素后可在右侧面板的“样式”中修改元素的样式（颜色等）

    部分元素不支持修改颜色，如图片元素

  • 5、在右侧面板的“文本”中可以修改文字的字体、大小以及颜色等等
  • 6、在右侧面板的“调整图形”中可以对元素的位置、大小以及角度等进行更加精细的调整

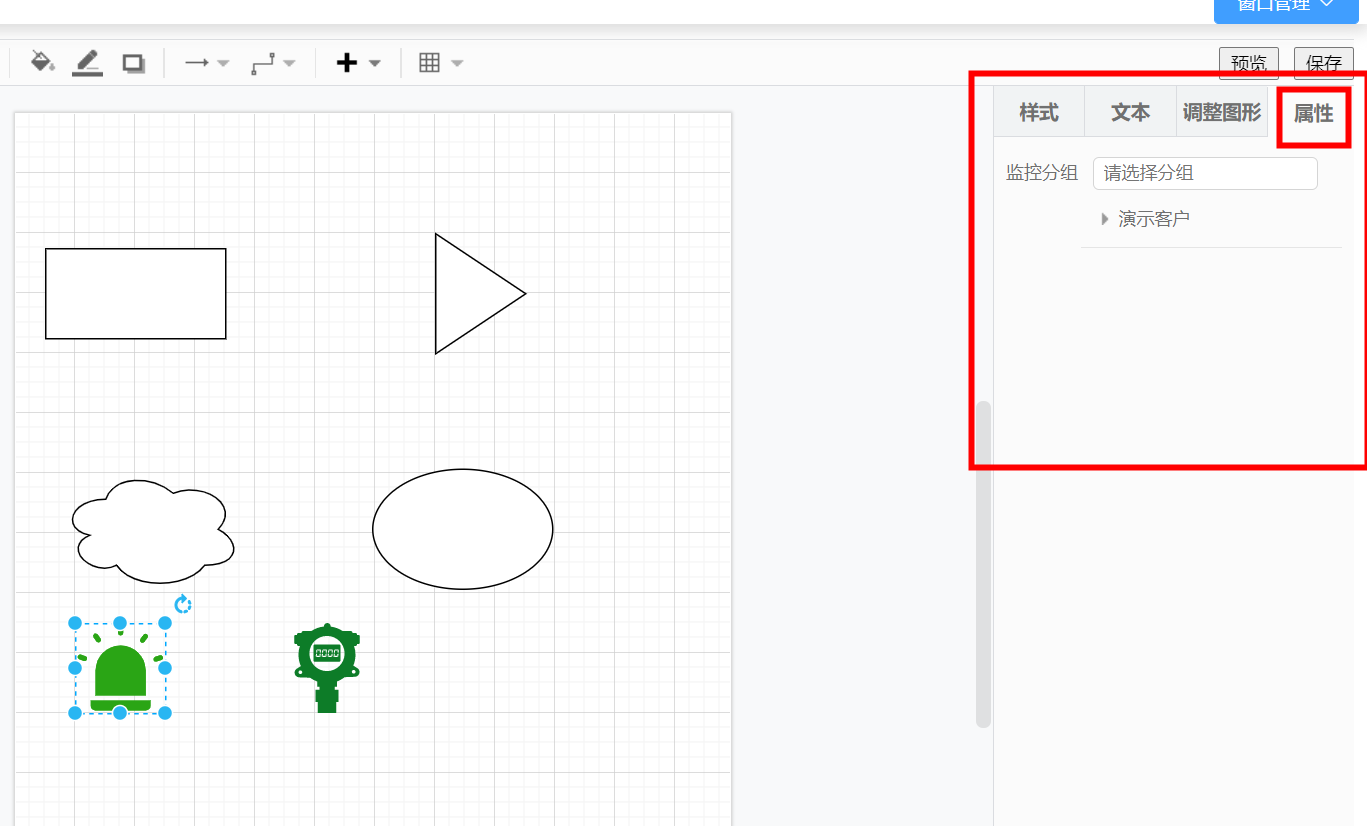

  • 7、在右侧面板的“属性”中可以根据元素类型绑定监控分组/检测仪/传感器

    绑定属性只支持“高级控件”和内置模板中的元素

• 添加表格

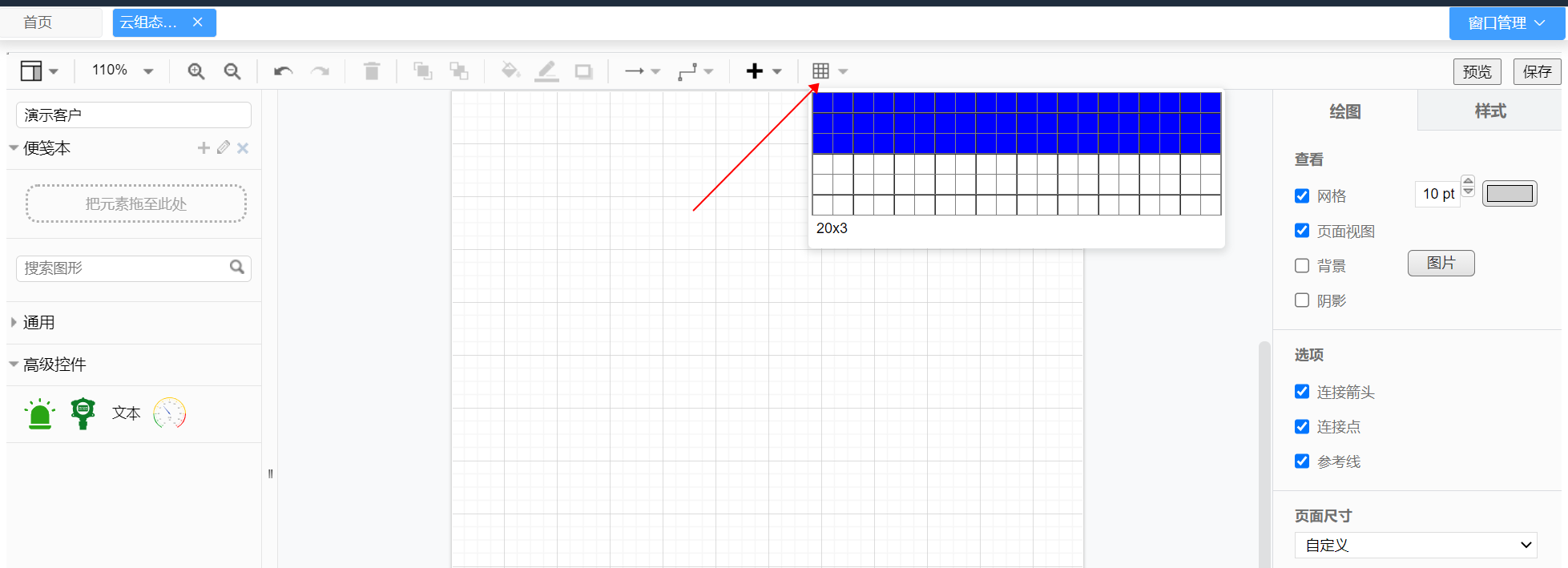

  • 点击顶部工具栏的表格图标，然后拖动鼠标可以选择自己需要的表格大小（行数和列数）
• 自由绘图

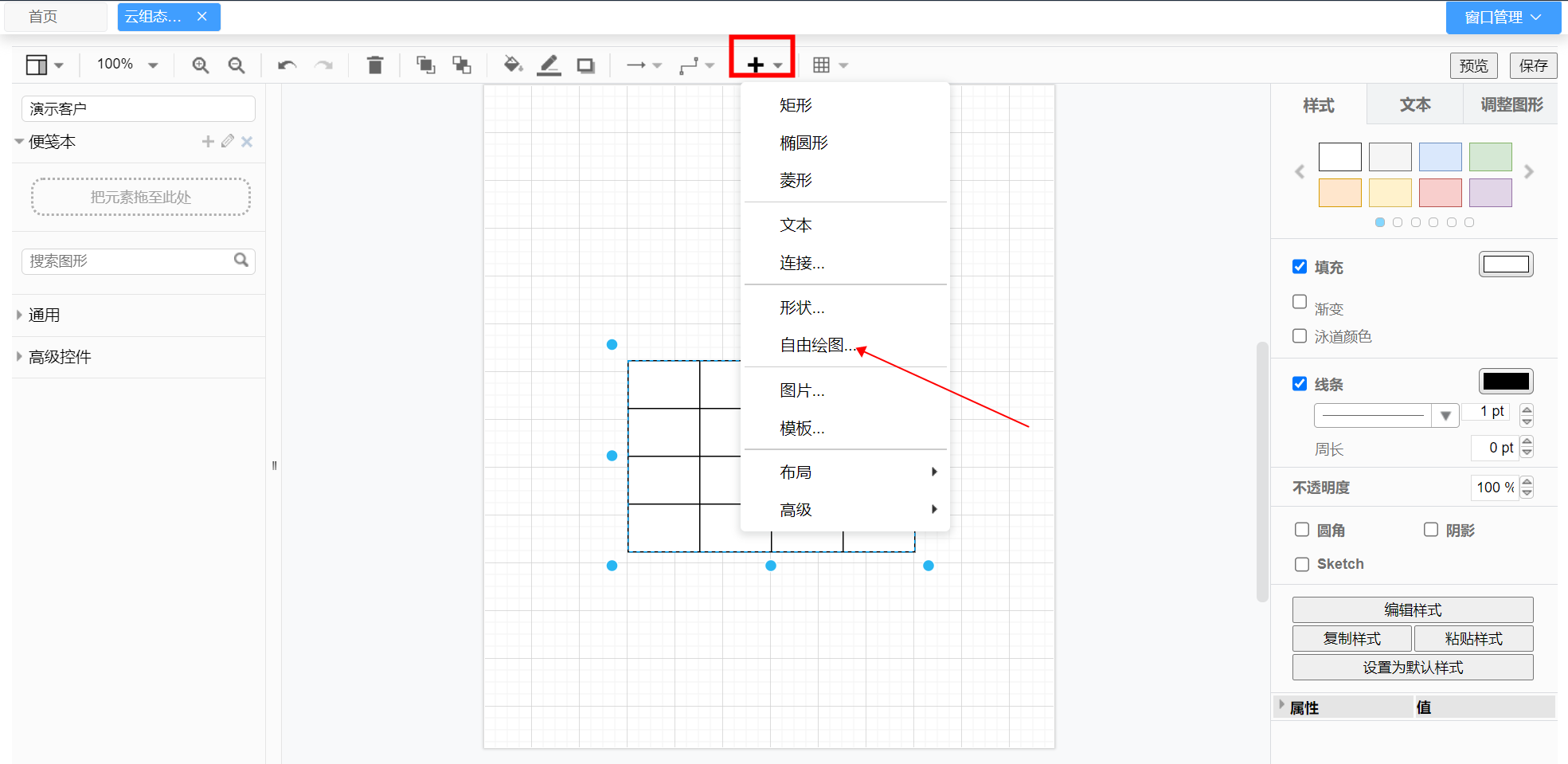

  • 有时一些特殊的图案软件中并没有提供，这时可以使用自由绘图功能自己去绘制。点击上方的加号，再点击自由绘图，会弹出一个自由绘图窗口。点击开始绘图按钮就可以自己用鼠标随便绘制，绘制完后点击结束绘图按钮，刚刚绘制好的图案就会变成一个元素随意使用。
• 添加连接

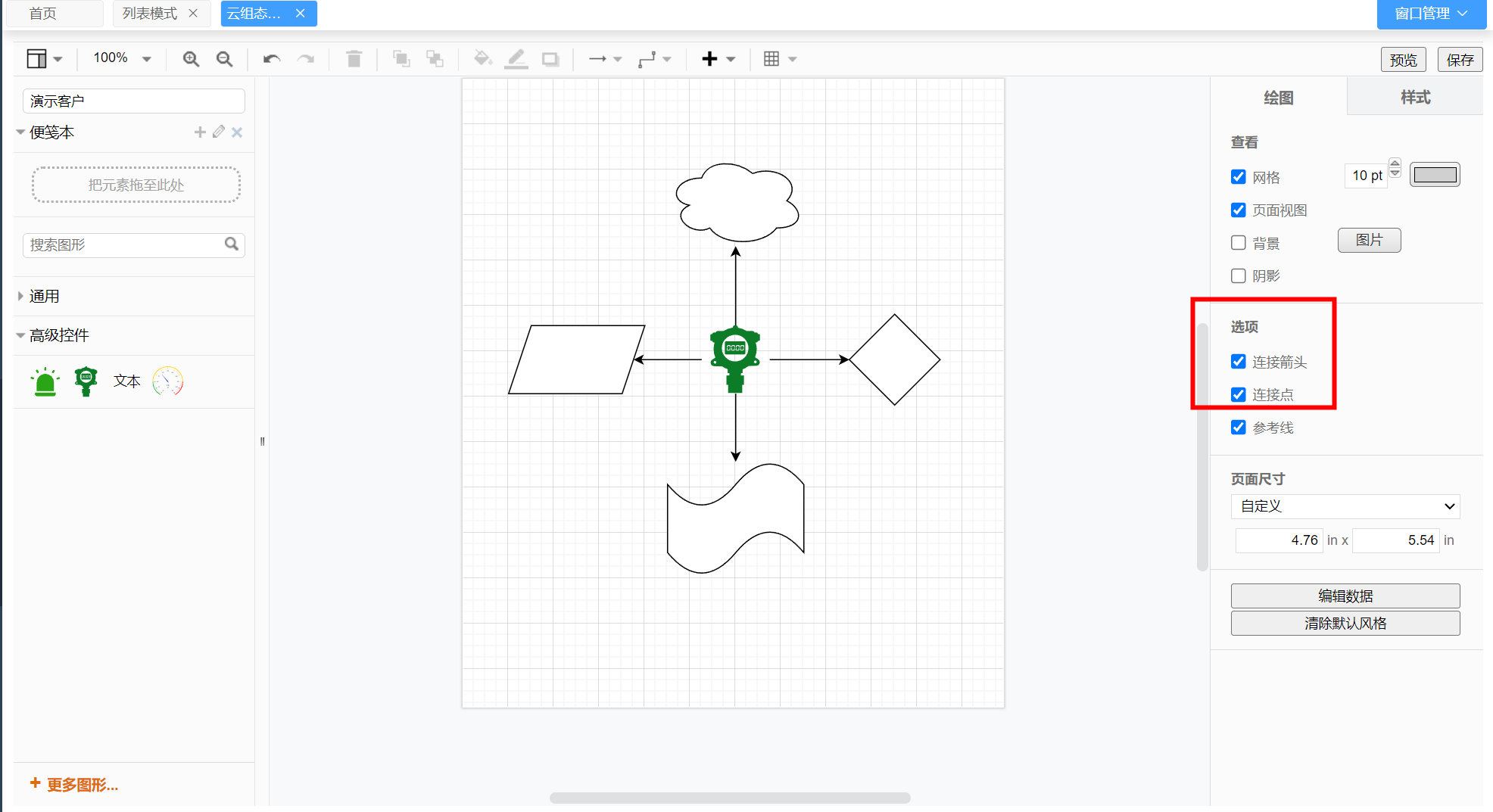

  • 1、勾选右侧面板中的“连接箭头”和“连接点”
  • 在图形上鼠标悬浮，图形上会浮现基本的链接点和蓝色箭头。点击蓝色箭头可选择需要连接的图形。
• 元素对齐/等距分布

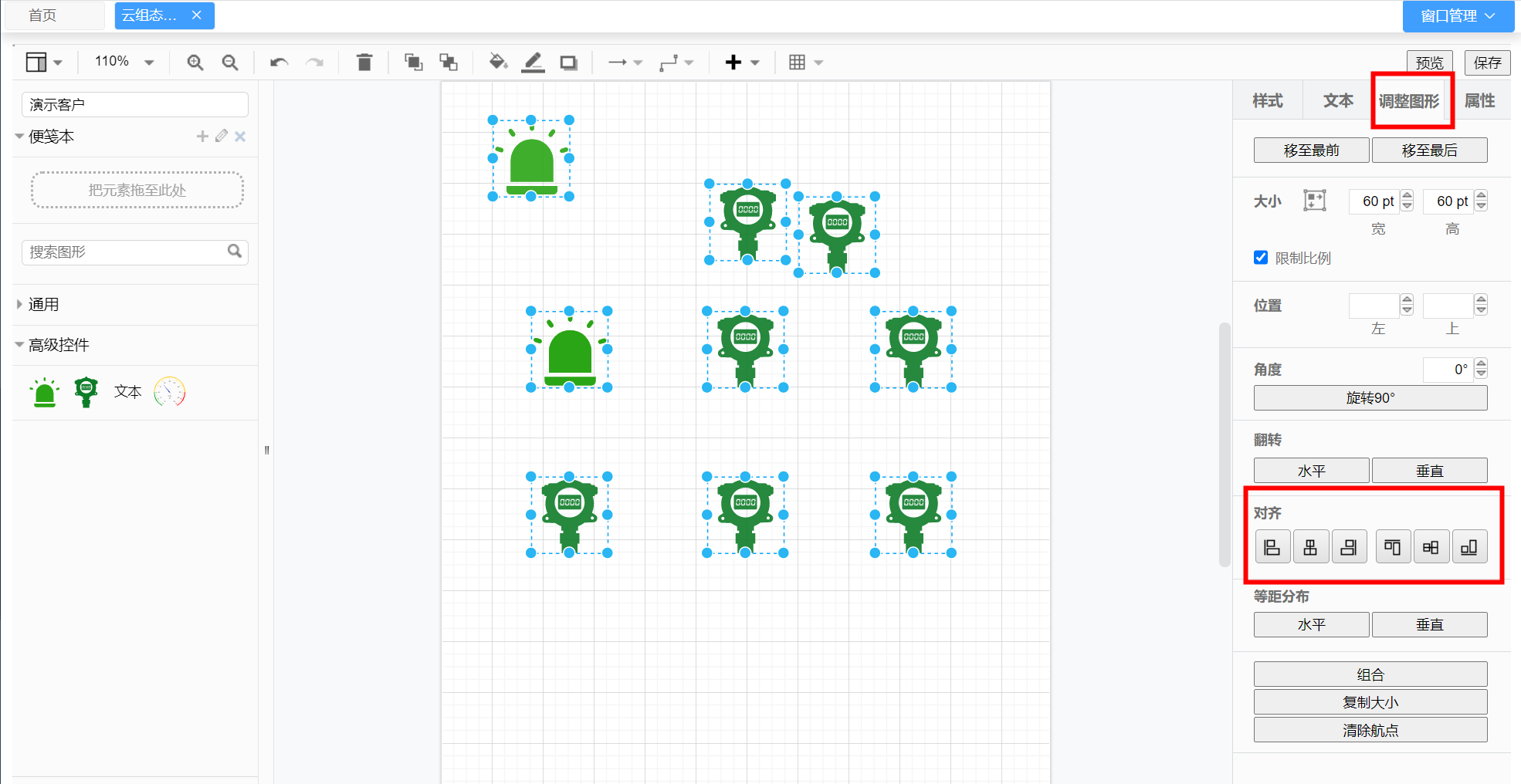

  • 当要对齐多个元素时，选择多个元素（可通过ctrl+鼠标左键选择多个目标或者按住鼠标左键框选），然后在右侧面板“调整图形”中选择你想要的对齐方式或分布方式。
• 组合元素

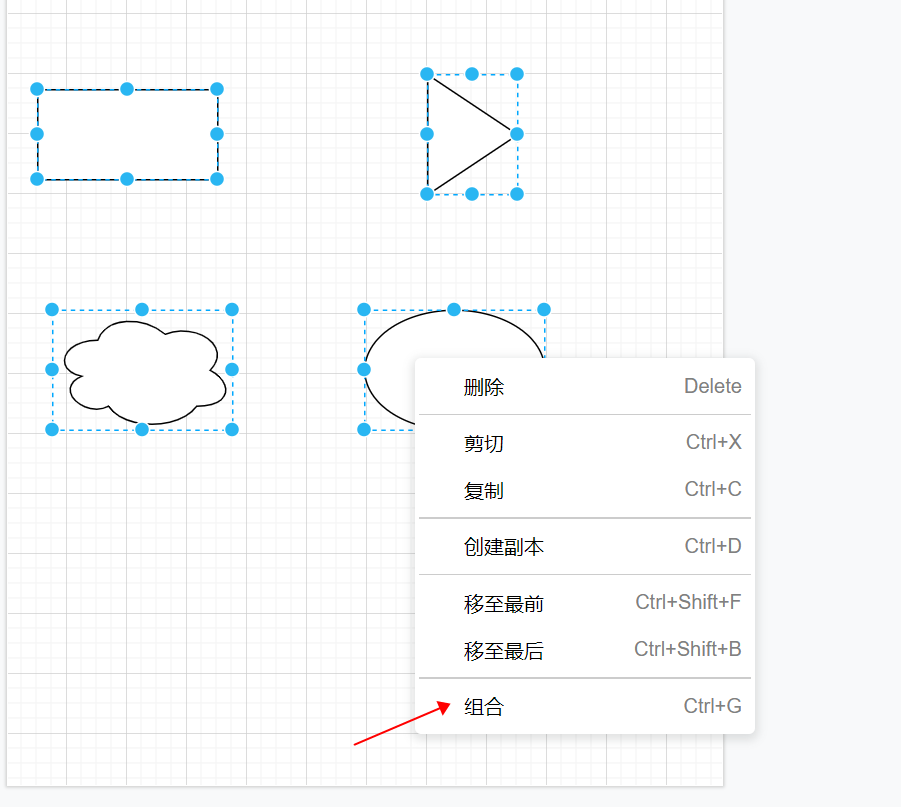

  • 同时选中多个元素，在元素上点击鼠标右键，再点击组合即可组合成一个元素。如需取消可点击鼠标右键取消组合。
• 便签本

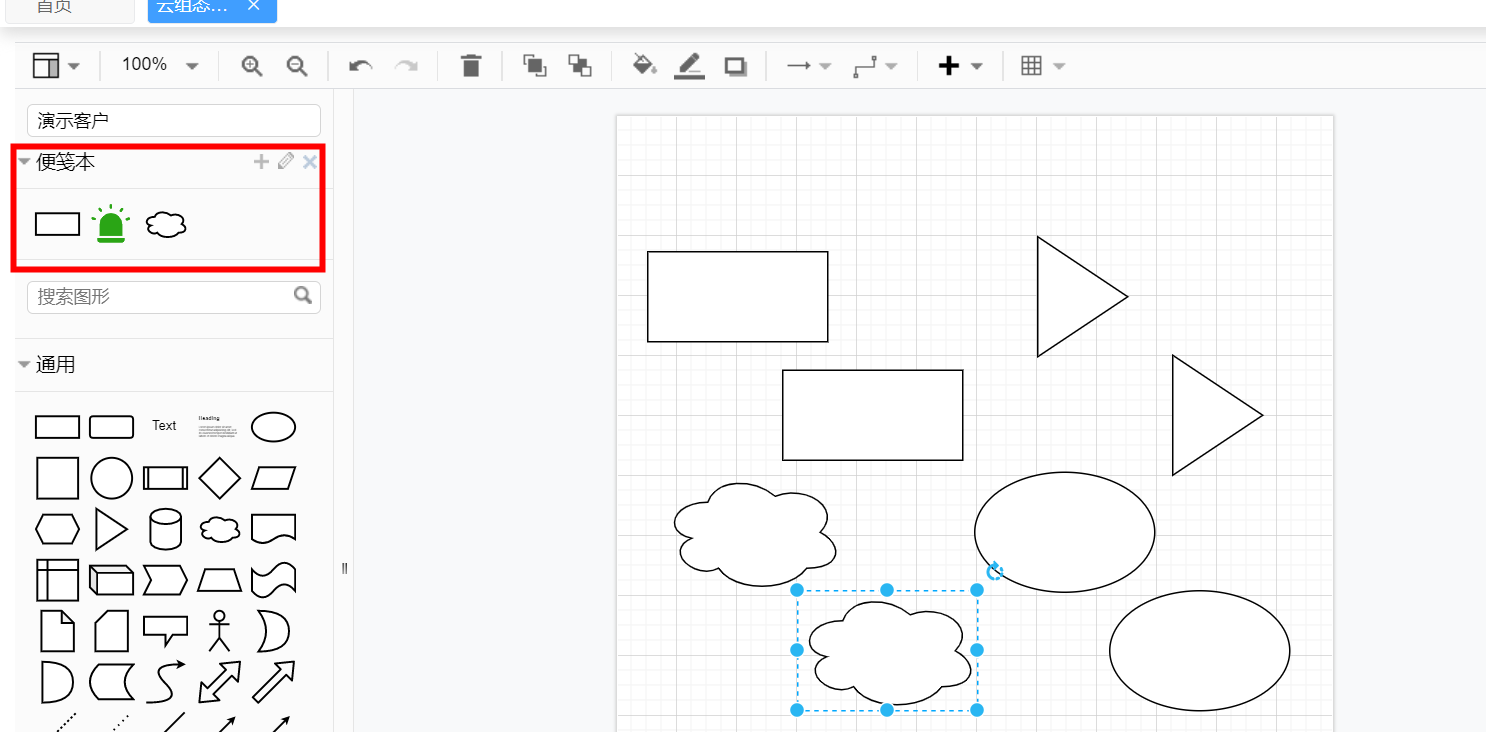

  • 有时一些元素（可能是你自己组合设计的新元素）经常被用到，我们可以将其保存成一个模板方便下次使用。如下图所示，将需要保存的元素用鼠标拖至左侧的“便筏本”中，这样以后都可以直接使用。
• 预览
  • 保存配置并跳转到对应分组下的“监控中心-云组态模式”
• 保存
  • 保存配置

• 以上列出的只是配置点位图常用的几项基本操作，该模块还有很多功能您可以根据界面文字提示操作。
