云组态模式

• 分组选择
  • 选择分组后查看该分组配置的云组态点位图

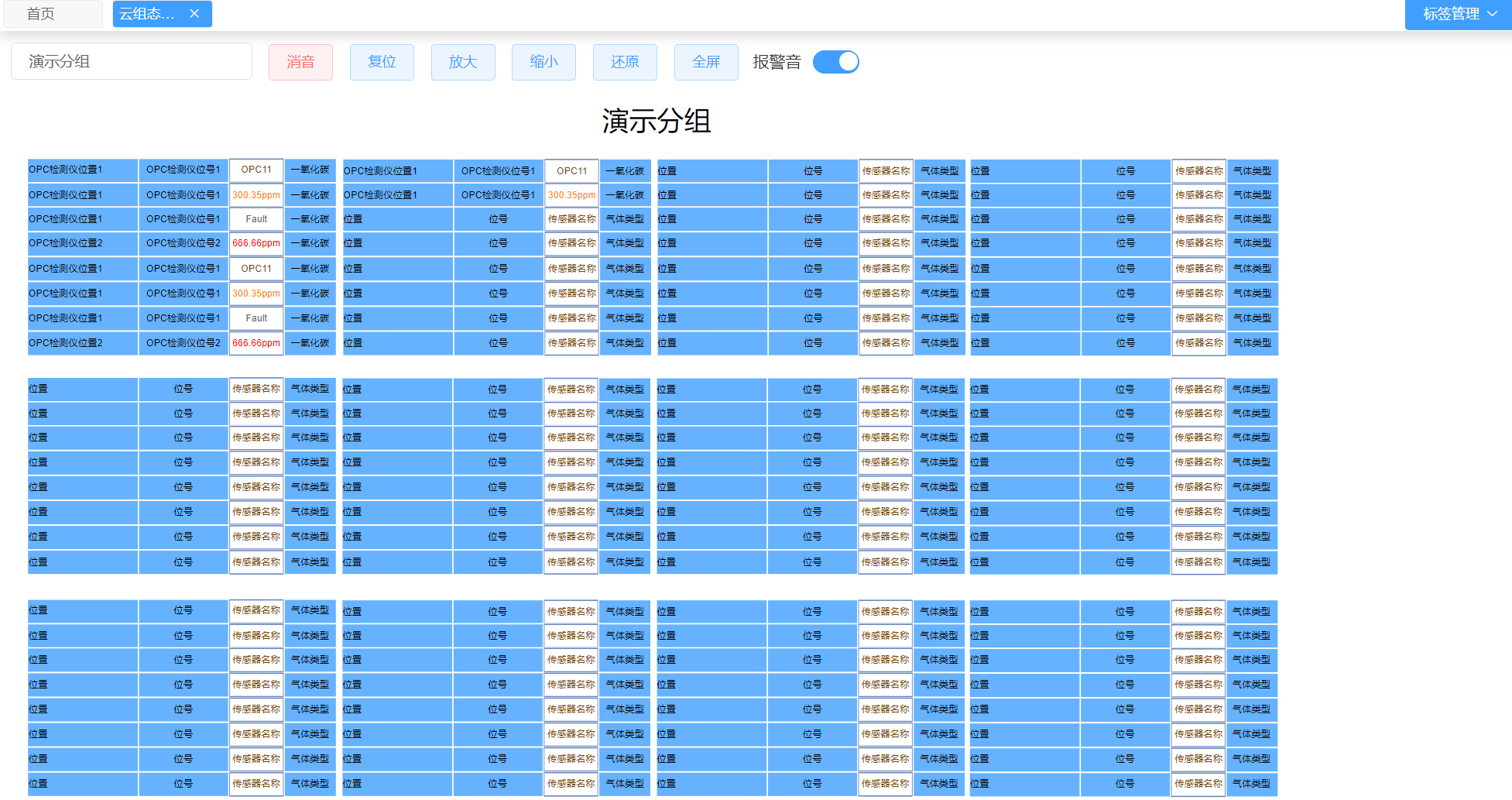

• 画布展示区
  • 展示当前分组下配置的点位图
  • 图中如果有绑定分组/检测仪/传感器的标签将通过对应实时报警信息显示对应的颜色或实时值

    灰色表示离线或故障，深红色表示超量程，红色表示高报，橙色表示低报，绿色表示正常

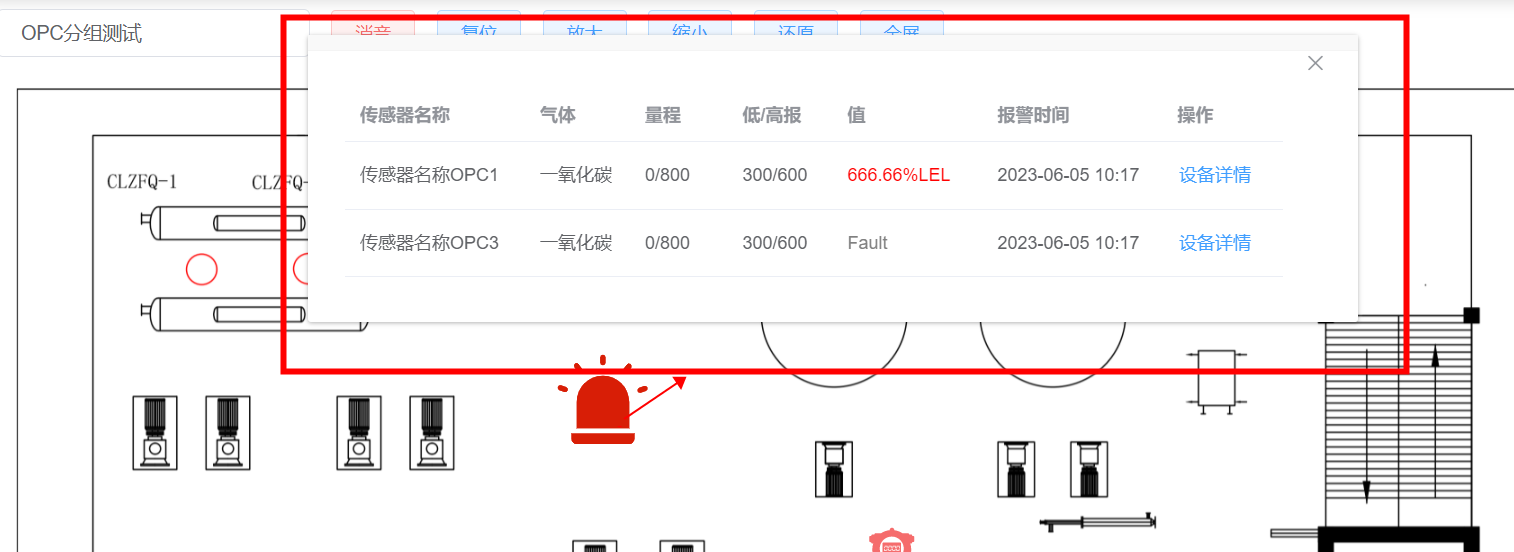

  • 点击图中"报警总览"标签可展示该绑定分组下的报警传感器列表,双击列表中某行可以跳转到该行对应的分组云组态模式
  • 点击检测仪标签/动态文本标签可查看对应检测仪的检测仪详情
• 功能区
  • 消音

    当有报警数据时会播放报警音，点击消音会暂停报警音效，直到有新的报警数据时

  • 复位

    点位图或者缩略图有报警数据时，点击复位会停止播放报警音并使当前点位图或缩略图的报警数据初始化

  • 放大

    放大当前画布

  • 缩小

    缩小当前画布

  • 还原

    画布按屏幕大小适配

  • 全屏

    点击使点位图全屏查看，可由键盘 'Esc' 键退出
    全屏状态下暂无切换分组，无消音、复位功能
