点位图模式

• 分组选择
  • 必须选择分组后才可以查看点位图和缩略图

    暂未上传点位图，请上传后重试

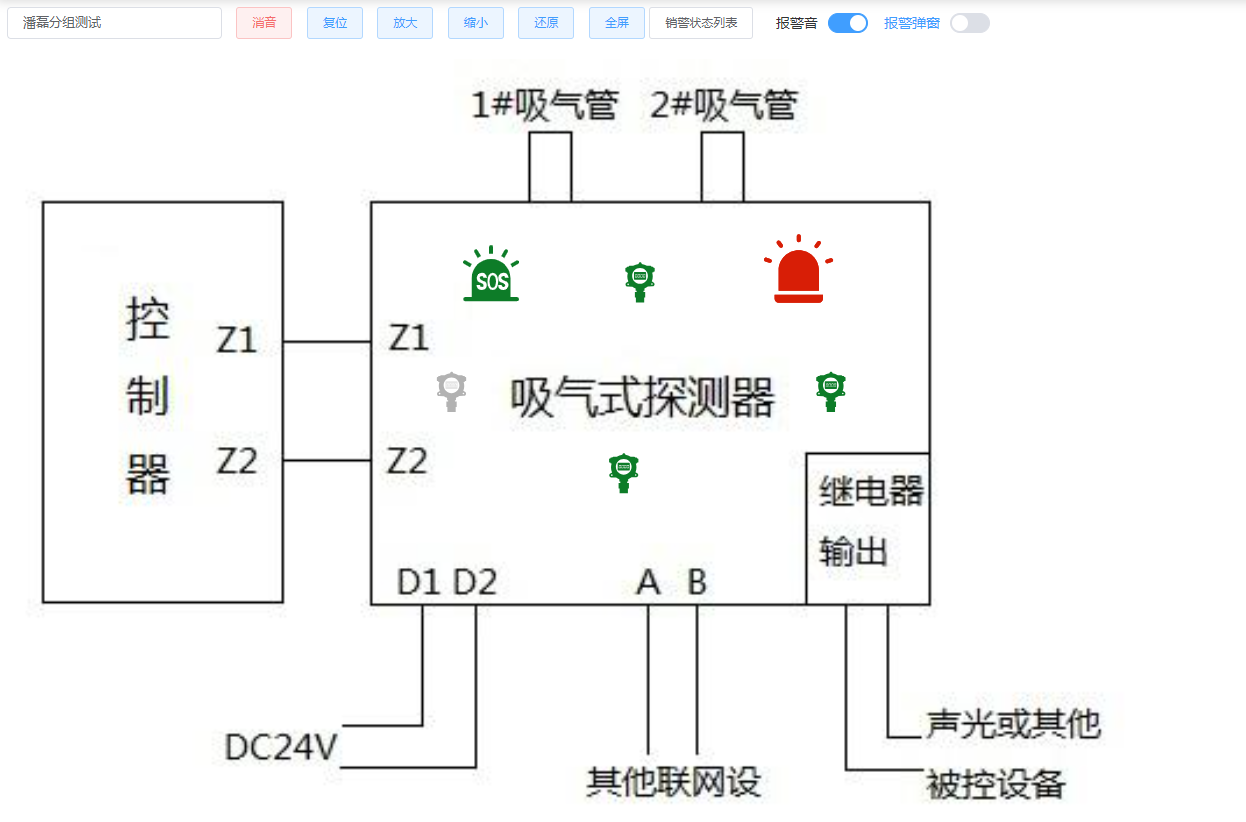

• 点位图展示区
  • 展示当前分组下配置的点位图
  • 图中如果有绑定分组/检测仪/传感器的标签将通过对应实时报警信息显示对应的颜色或实时值
  • 图中如果有应急点位,有应急点位展示并通过对应实时报警信息显示对应的颜色或实时值

    灰色表示离线或故障，深红色表示超量程，红色表示高报，橙色表示低报，绿色表示正常

• 功能区
  • 消音

    当有报警数据时会播放报警音，点击消音会暂停报警音效，直到有新的报警数据时

  • 复位

    点位图或者缩略图有报警数据时，点击复位会停止播放报警音并使当前点位图或缩略图的报警数据初始化

  • 全屏

    点击使点位图或缩略图全屏查看，可由键盘 'Esc' 键退出
    全屏状态下暂无切换分组，无消音、复位和视频功能

  • 放大

    放大当前画布

  • 缩小

    缩小当前画布

  • 还原

    画布按屏幕大小适配

  • 视频源

    该分组添加有视频源时可最多查看6个现场监控视频，视频源在系统配置的视频源管理进行添加，未添加时则该分组点位图或缩略图无视频源

• 报警音开关
  • 开启

    报警音一直存在

  • 关闭

    报警音消失，产生新的传感器报警，也不会开启报警音

• 报警弹窗开关
  • 开启

    如有报警信息，报警弹窗开启

  • 关闭

    报警弹窗消失，产生新的传感器报警，也不会开启报警弹窗
