点位图配置

• 分组选择

  • 必须选择分组后才可以添加点位图和缩略图，

    分组首级公司名称不可以配置点位图和缩略图.

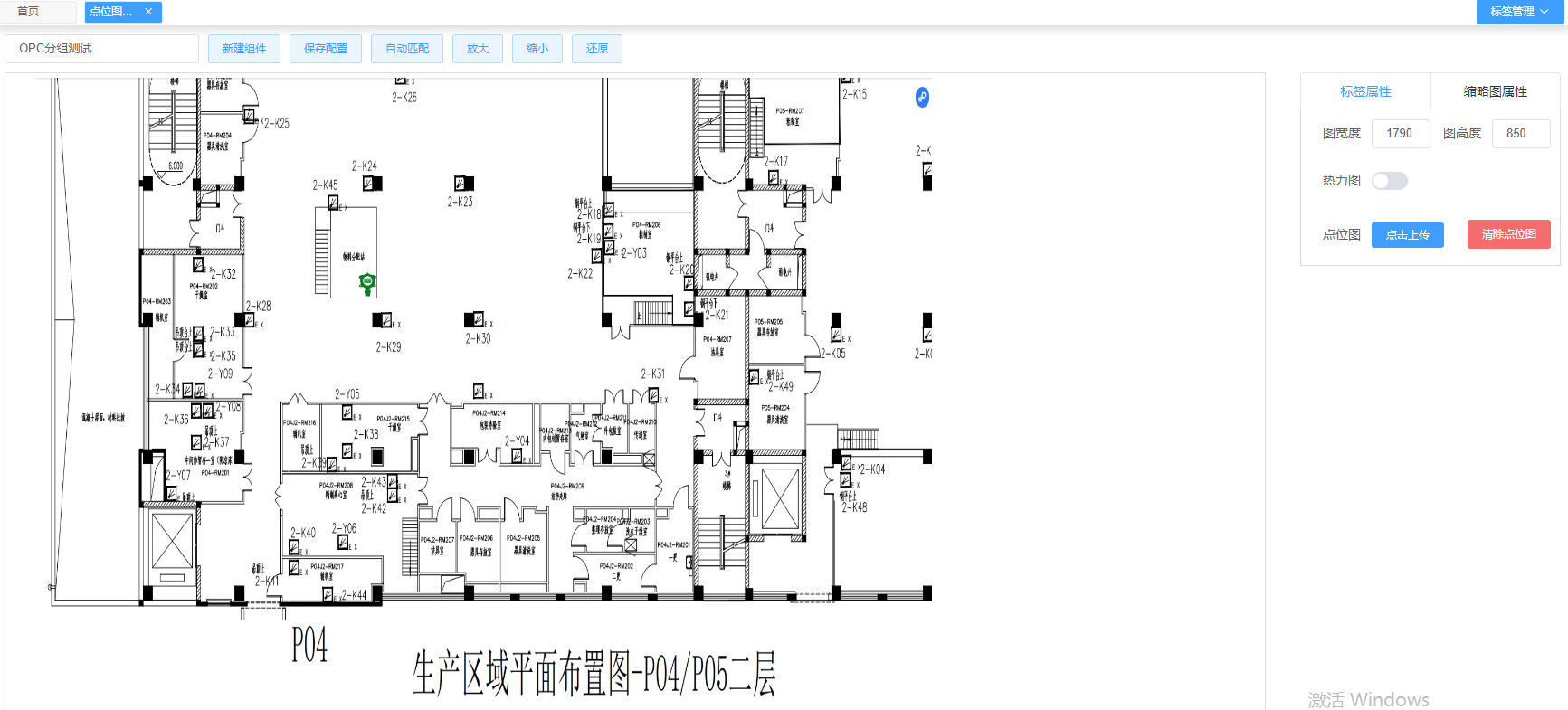

• 工具栏

  • 标签属性

    检测仪、传感器支持自动匹配功能
    默认只显示宽、高度和点位图的上传、删除功能，当鼠标选择某个标签时候显示完整的标签属性
    支持当前选择分组的点位图上传和删除
    标签默认有 "安装位置"、"气体类型"、"实时值/时间"
    每个新建标签对应一个分组下的传感器，该数据会在监控中心 点位图模式根据对应的传感器进行接收显示
    可根据属性列表的功能修改标签的样式，宽高和坐标只能进行标签上拉伸和位置的拖拽
    热力图开关

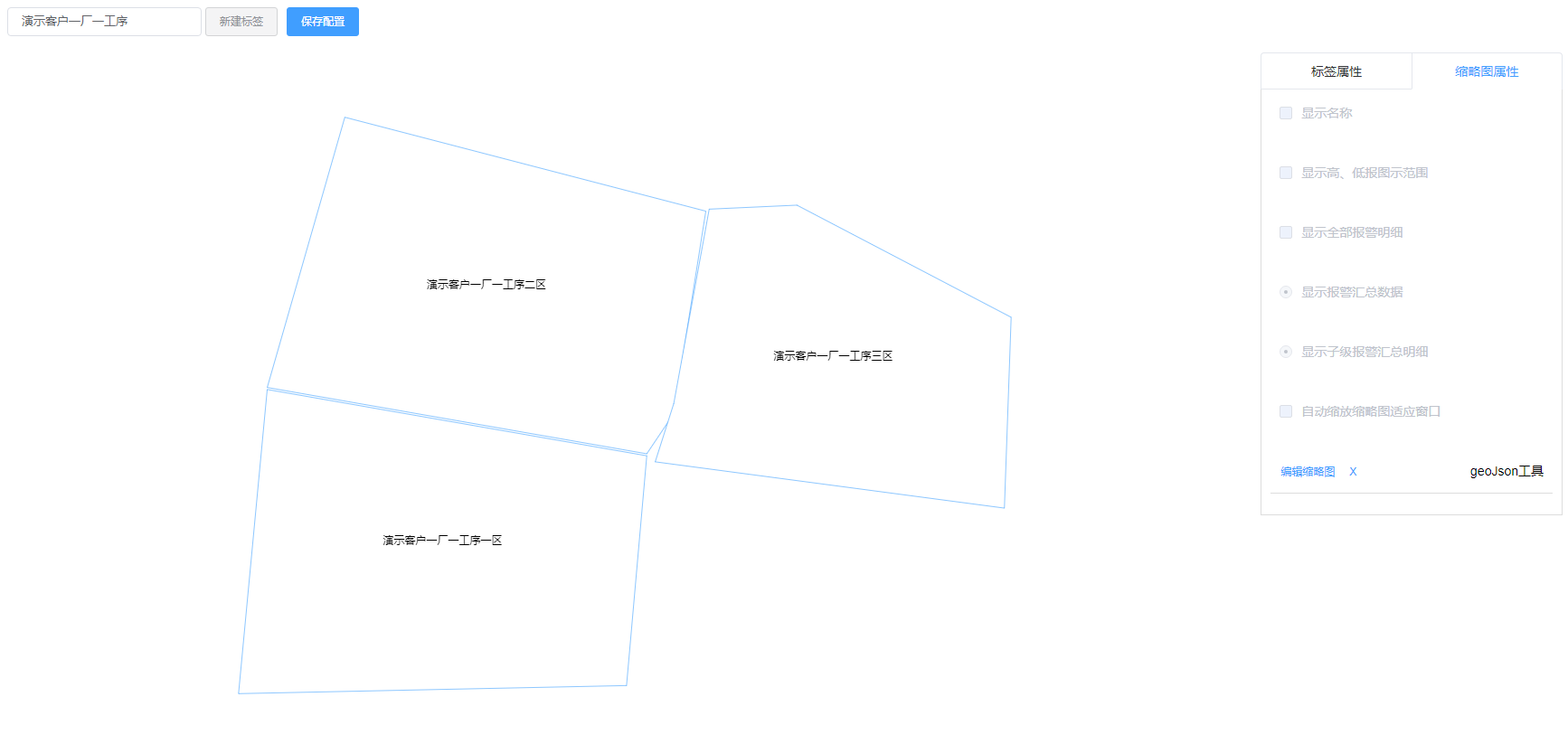

  • 缩略图属性


    该功能为监控中心下点位图模式默认加载项
    分组没有上传缩略图时进行点位图查询
    除最低层外才有缩略图，最底层分组为点位图
    缩略图显示的数据为该分组的下级分组在地图上的平面样式
    依据分组结构逐级配置缩略图可在点位图模式下进行地图下钻

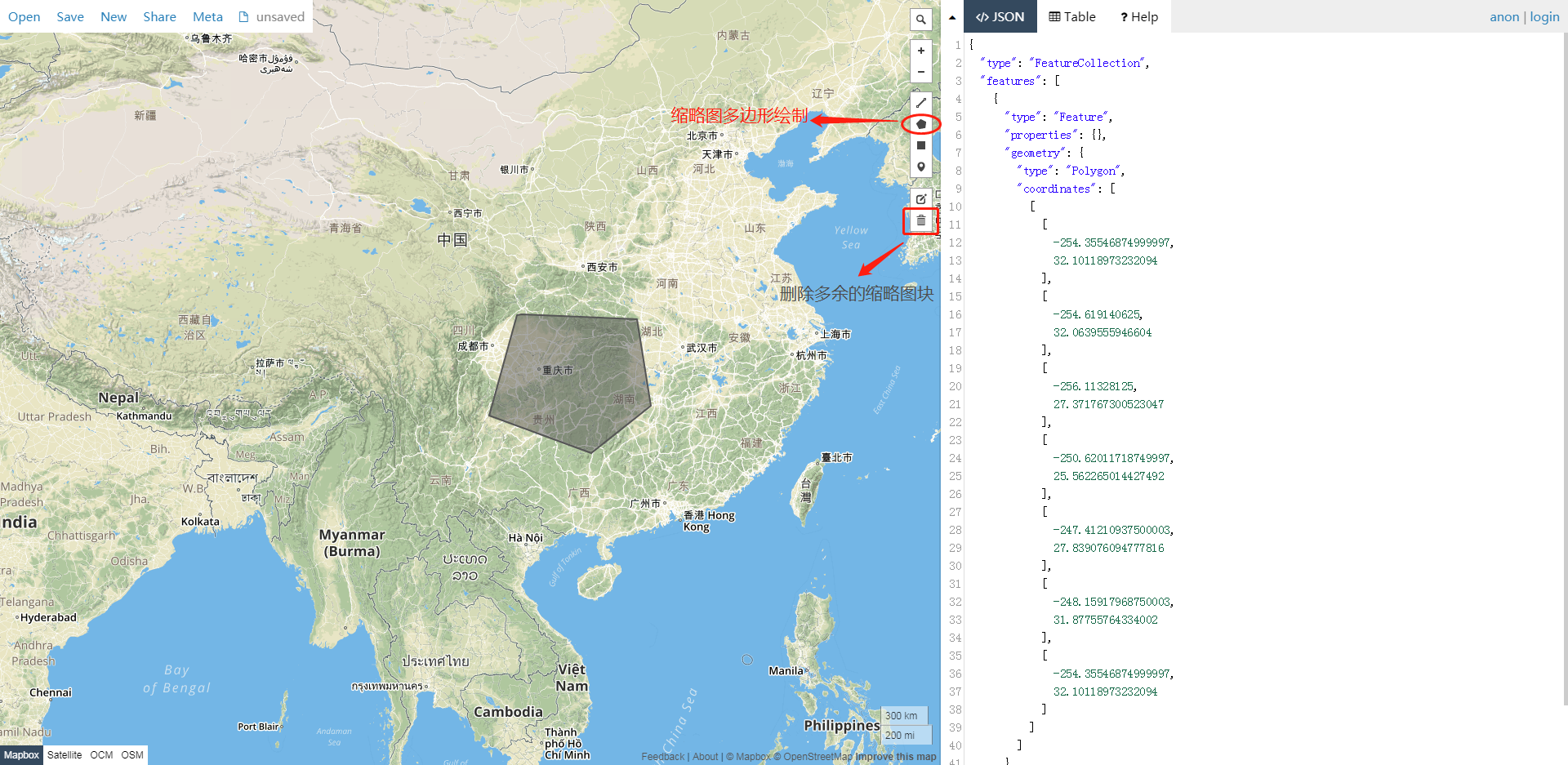

    geojson工具

    配置缩略图数据,复制编辑框内的代码，点击编辑缩略图，在文本框内粘贴代码进行确定保存

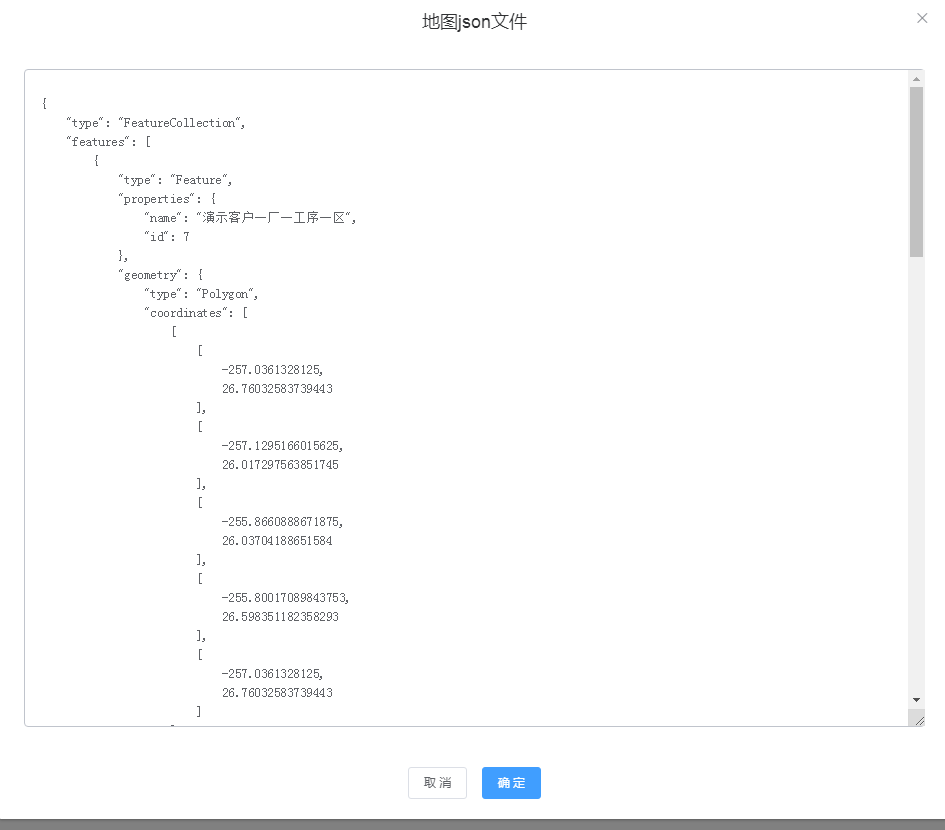

    编辑缩略图

    可修改缩略图代码和检查错误项


    删除缩略图

      删除当前分组的缩略图数据

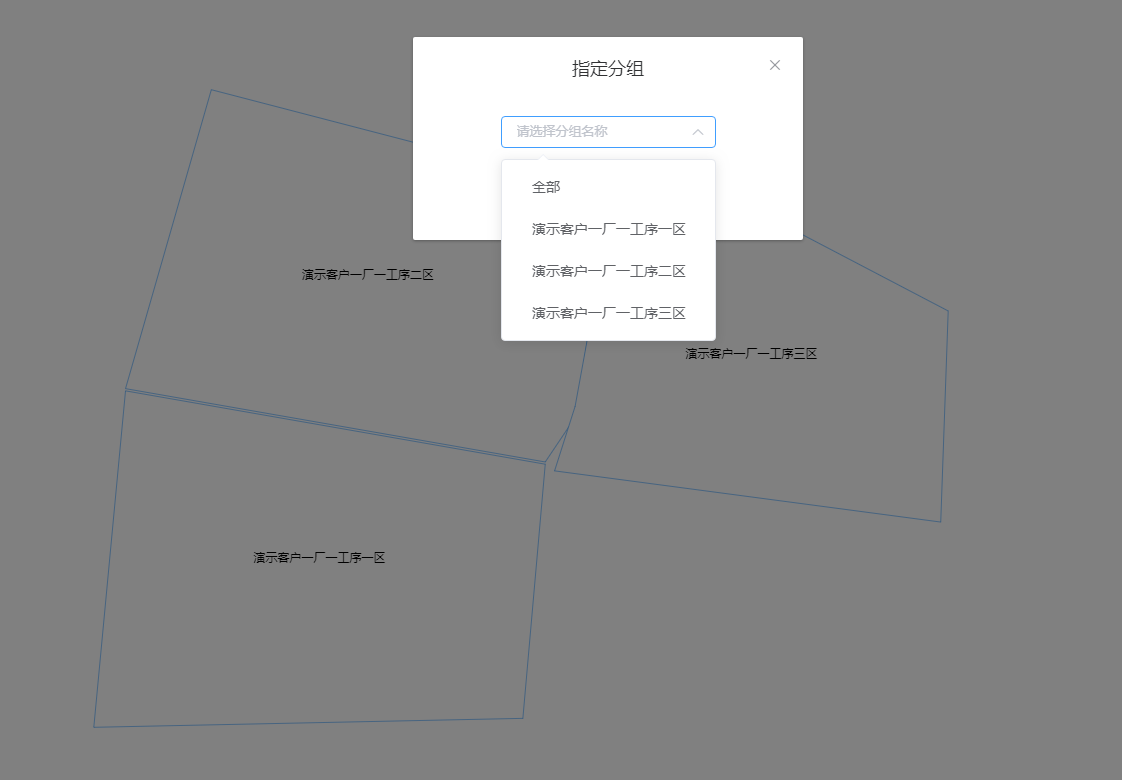

    修改缩略图块名称

      根据当前分组的下级分组名称进行分配


• 新建组件

  • 新建定位标签、文本标签、开关、输入值、报警总览、应急点位、检测仪等组件
  • 上例组件可用ctrl + c, ctrl + V 进行属性功能的复制粘贴
• 标线对齐
  • 拖动组件可根据其他组件对齐
• 放大/缩小/还原
  • 根据放大/缩小/还原按钮缩放点位图
• 保存
  • 完成点位图或缩略图后进行数据保存或者修改

    两个功能模块的数据需要分别保存
