3D组态模式

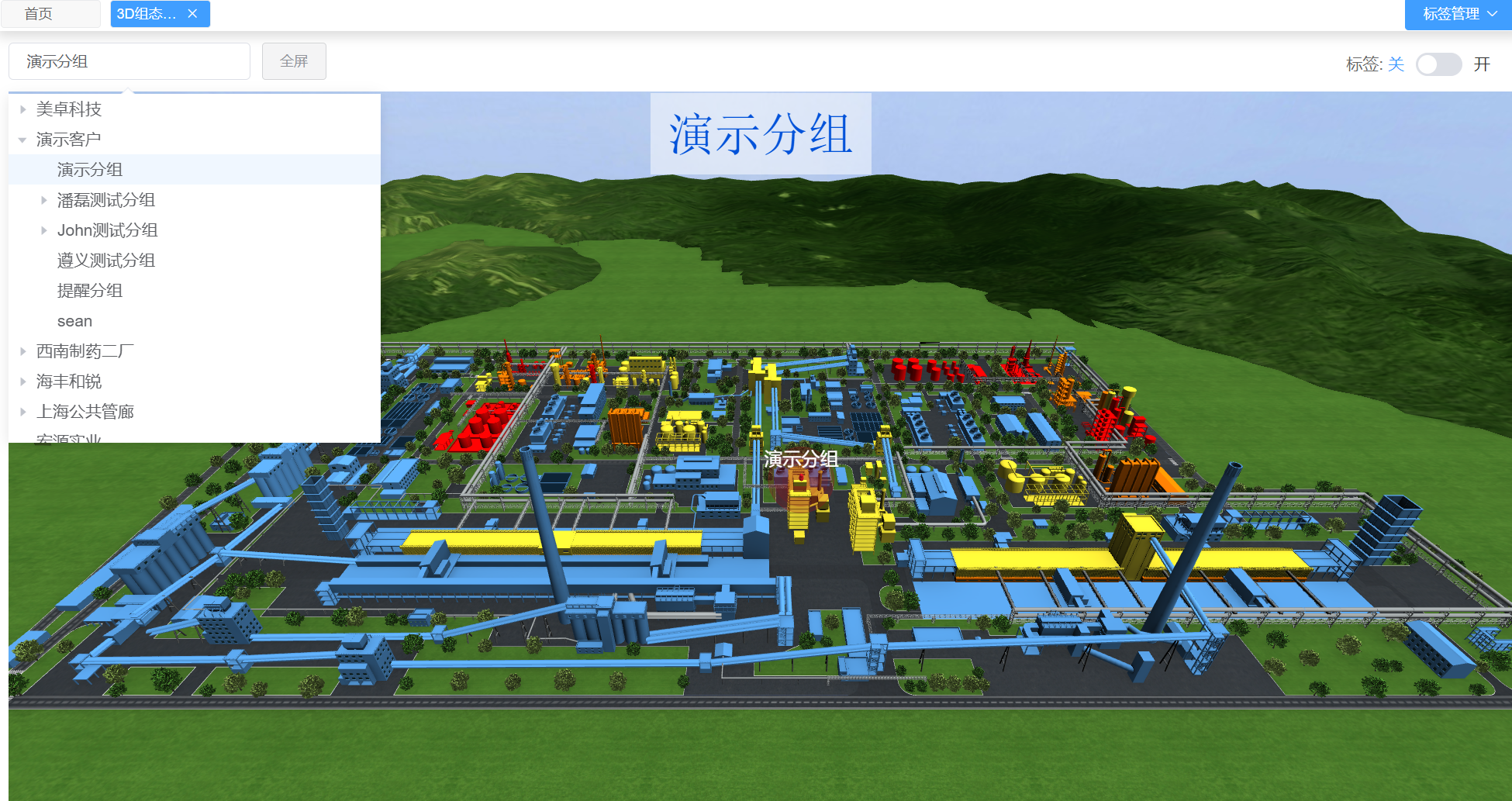

• 分组选择
  • 必须选择分组后才可以查看3D组态模式，选择对应的分组后自动加载该分组下配置的模型和组件。如未配置，则需要去3D组态配置页面配置模型。

    暂未模板数据，请先配置

• 标签显示与隐藏
  • 总览组件根据配置时是否显示标签决定进入页面后该组件对应的文字标签显示或隐藏。也可点击总览组件选择对应文字标签展示或隐藏，右上角设有标签的总开关，可对标签进行统一操作。

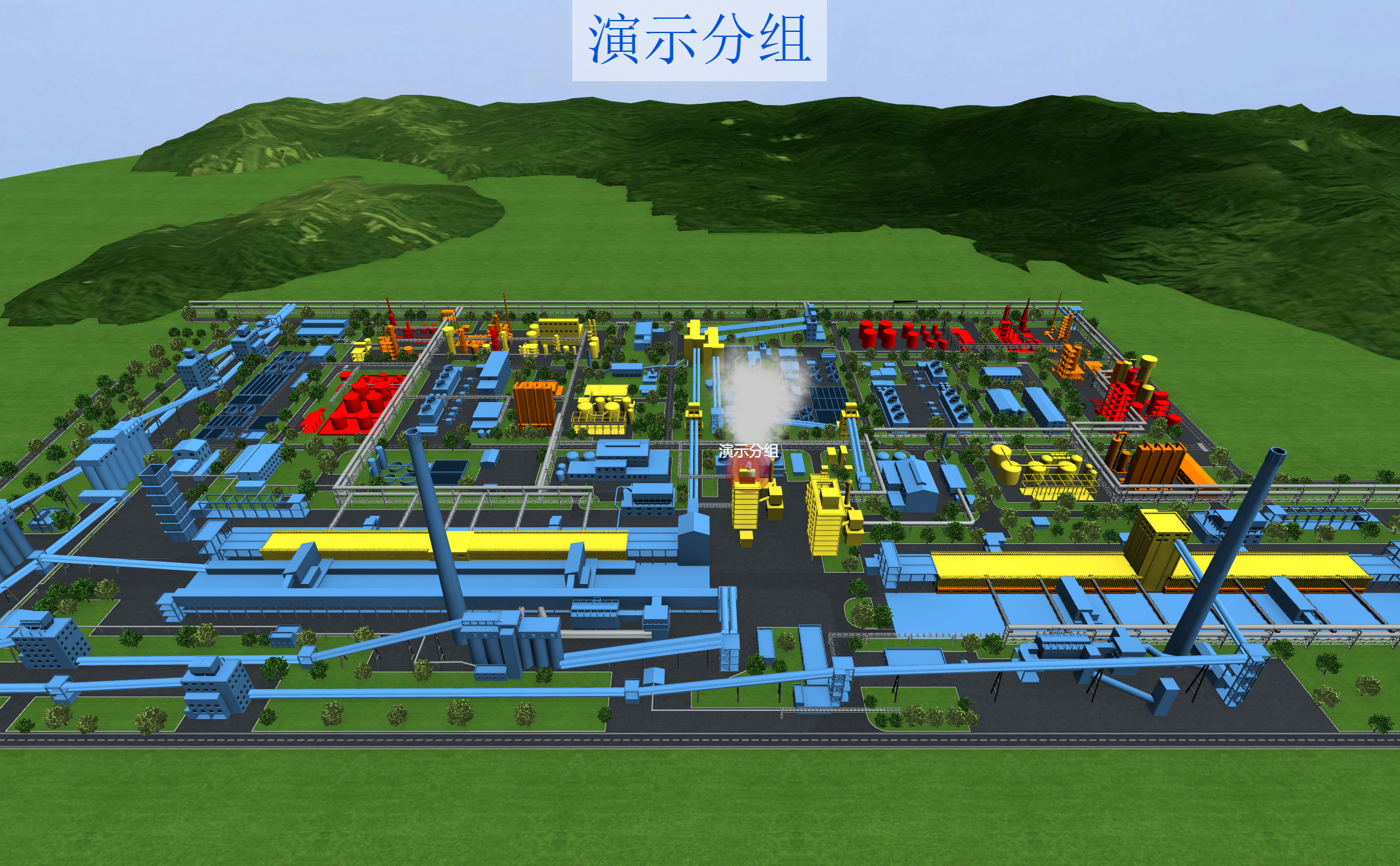

• 报警颜色和烟雾提示
  • 组件根据实时推送的数据改变自身的显示颜色，高报为红色，低报为橙色，正常为绿色。并在总览组件有光圈扩散收缩效果，如果该总览在组态配置时选择了展示烟雾则总览上方会有烟雾冒出，提醒用户该总览下有传感器报警。

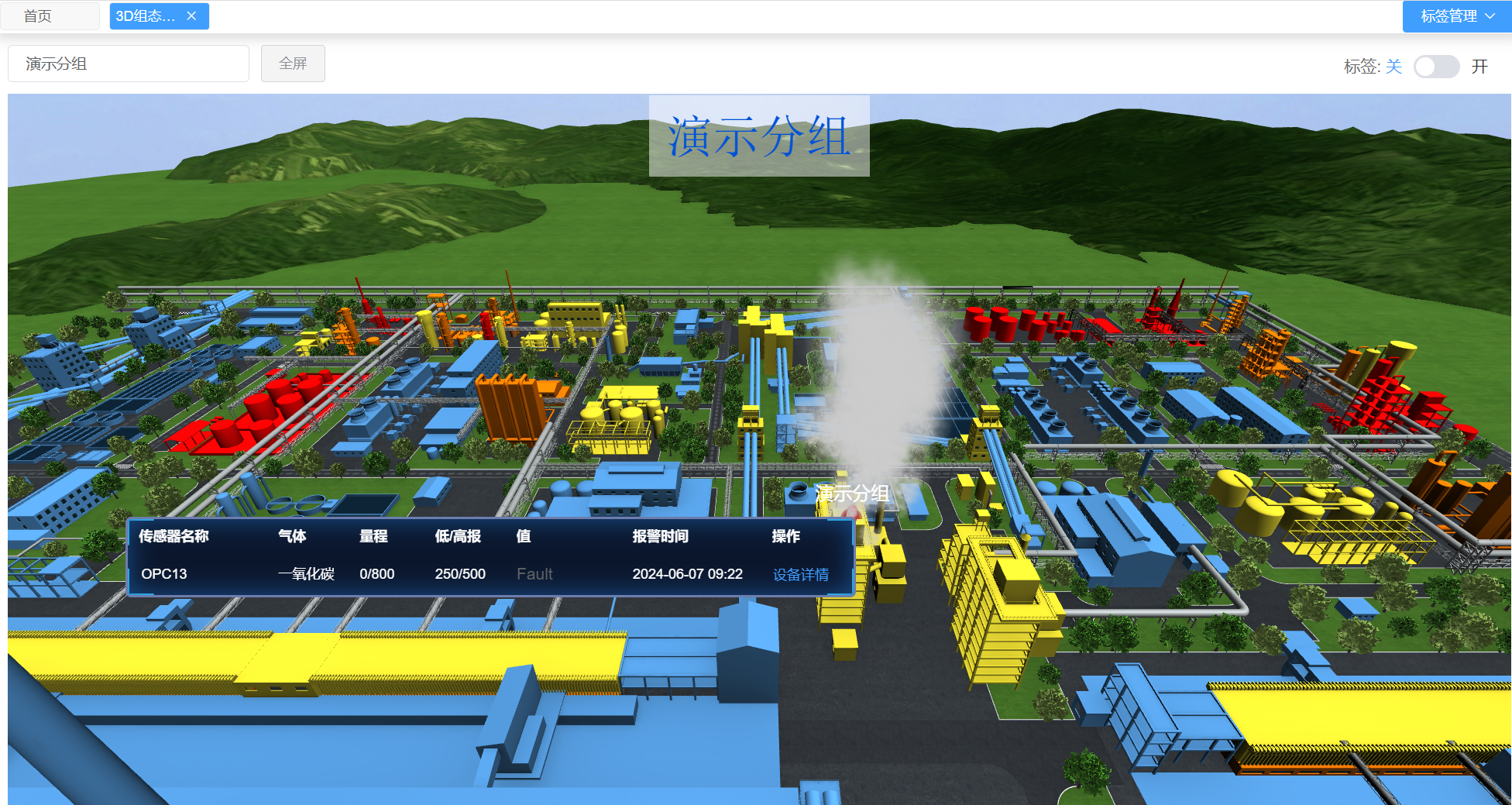

• 报警传感器列表展示
  • 将鼠标移入报警总览后，弹出该总览下关联的所有报警传感器的相关信息。点击”设备详情”可查看该传感器的详细信息。点击列表行可进入该传感器对应的平面点位图模式。

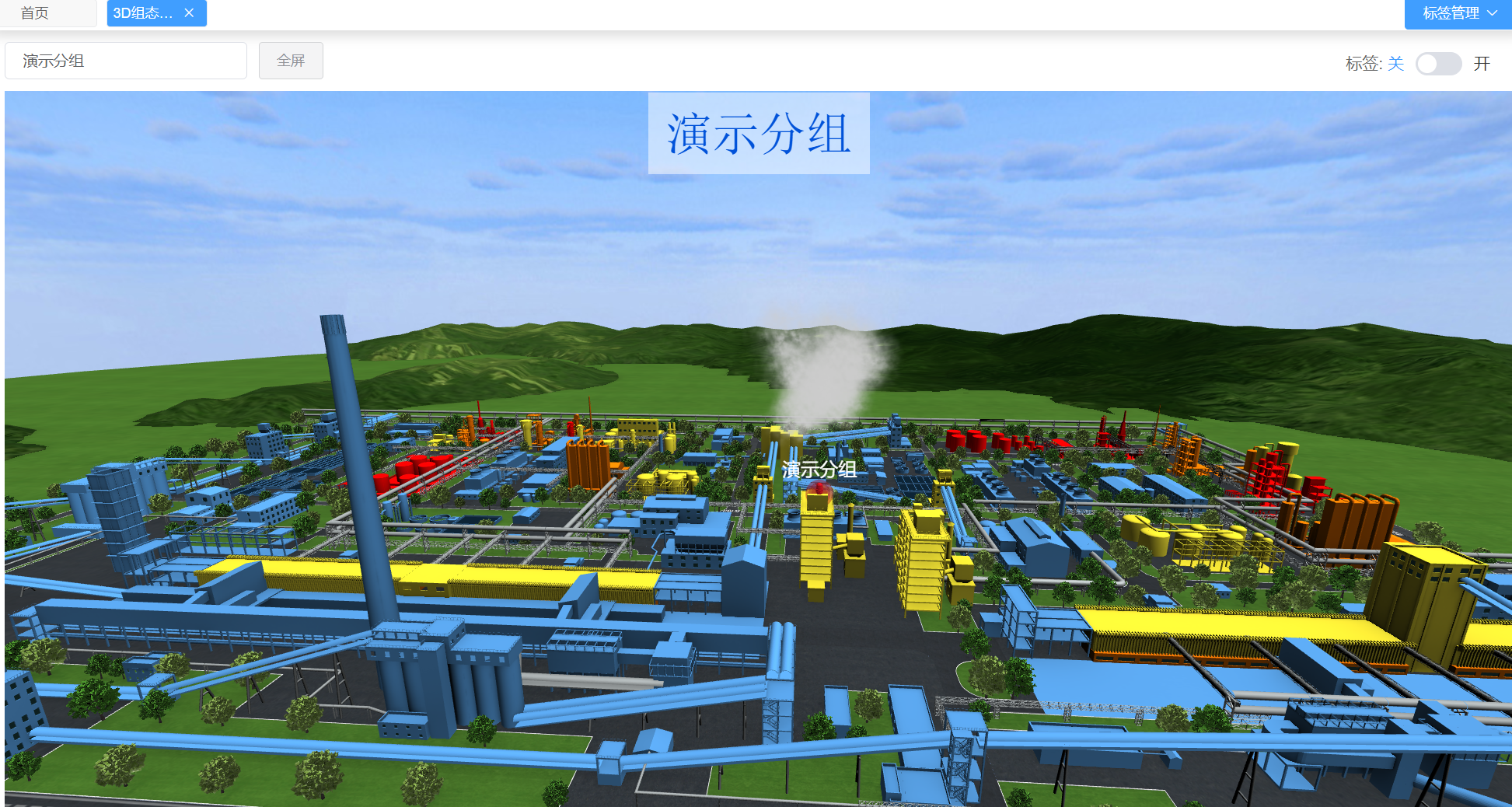

• 全屏展示
  • 点击屏幕上方”全屏”按钮，可进入全屏模式。
